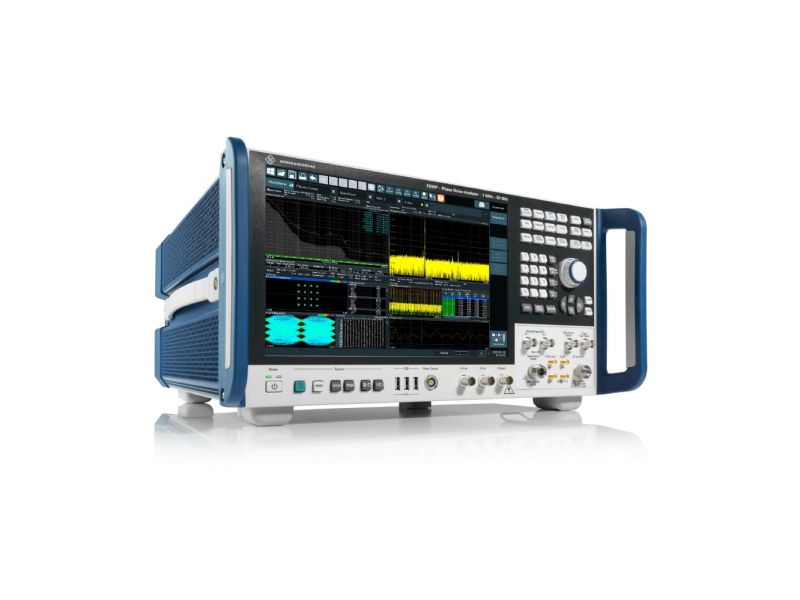

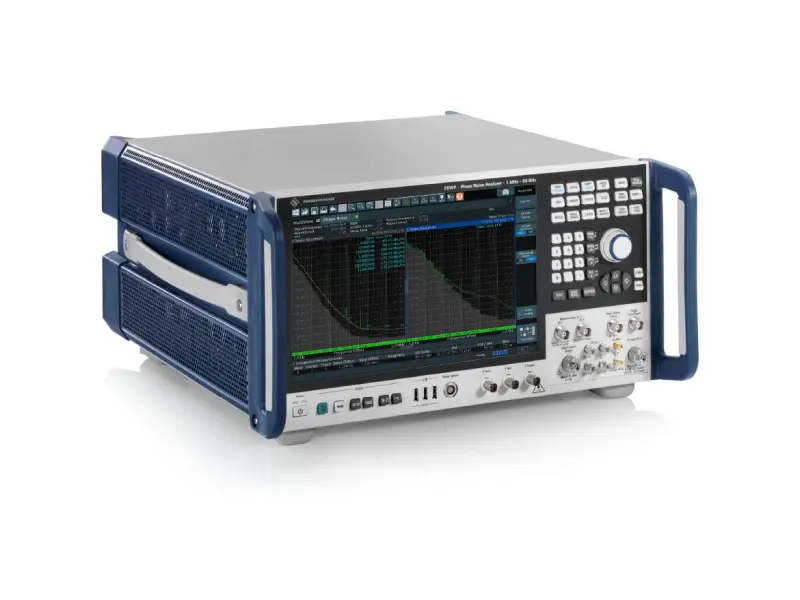

FSWP50 50GHz Phase noise analyser & VCO tester w. 320MHz signal analysis bandwidth ext., 1,85mm (m)

Rohde & Schwarz FSWP50, analyseur de bruit de phase et testeur VCO de 1 MHz à 50 GHz (1322.8003.51)

• FSWP-B1, analyseur de signaux et de spectre – 10 Hz à 50 GHz
• FSWP-B21, support pour mélangeurs harmoniques, incluant des ports LO/FI pour mélangeurs externes
• FSWP-B24, préamplificateur RF, 30 dB, 100 kHz à 50 GHz
• FSWP-B61, corrélation croisée pour l’analyseur de bruit de phase FSWP50 de 1 MHz à 50 GHz, incluant FSWP-B4, OCXO haute stabilité à faible bruit de phase
• FSWP-B64, source de signal pour la mesure du bruit de phase additif, de 10 MHz à 18 GHz, 0,1 dB étapes
• FSWP-B320, Extension à la bande passante d’analyse de signal de 320 MHz

L’analyseur de bruit de phase et testeur VCO R&S FSWP est très sensible grâce à des sources internes extrêmement peu bruyantes et à la corrélation croisée.
Il peut mesurer le bruit de phase et le bruit d’amplitude en quelques secondes seulement sur des sources très stables telles que celles utilisées dans les applications radar.
Des options supplémentaires telles que les mesures de signaux pulsés, la caractérisation du bruit de phase résiduel (y compris pulsé) et l’analyse intégrée de signaux et de spectres haut de gamme font du R&S FSWP un instrument de test unique.

• Plage de fréquences de 1 MHz à 50 GHz, 325 GHz avec mélangeurs externes
• Bruit de phase : <–166 dBc (1 Hz) (f = 1 GHz, décalage de 10 kHz)
• Max. Bande passante d’analyse : 320 MHz
• Corrélation croisée pour une très grande sensibilité de mesure en parallèle du bruit d’amplitude et de phase, même sur des signaux pulsés
• Mesure simultanée du bruit d’amplitude et du bruit de phase
• Source interne pour la mesure du bruit de phase résiduel, y compris sur des signaux pulsés
• Enregistreur SCPI pour simplifier la génération de code
