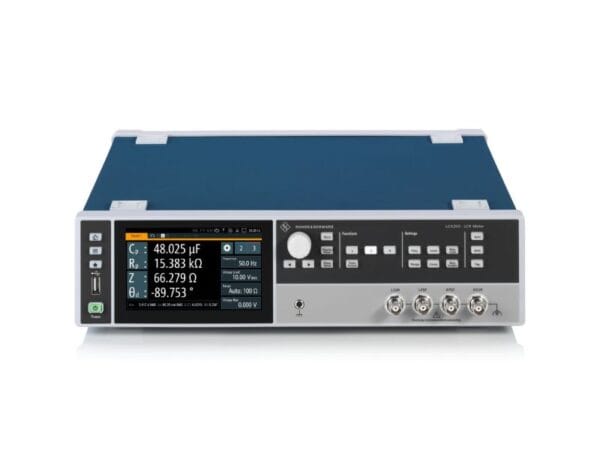

LCX200 LCR meter, DC, 4Hz – 1MHz

Les multimètres LCR R&S LCX sont polyvalents, extrêmement précis et rapides. Ils sont idéaux pour les applications exigeantes en recherche, développement et production. Deux modèles et diverses options couvrent les applications avec une fréquence de signal de test jusqu’à 10 MHz. Les fonctions de polarisation interne et externe, les options d’analyse complètes et les dispositifs de test polyvalents élargissent le champ des applications possibles.

LCR-mètre LCX200 :

• Plage de fréquences : CC, 4 Hz à 1 MHz (LCX-K201)
• Comprend un câble à pince Kelvin (LCX-Z2) et des câbles de test pour transformateur (LCX-Z5)
• Fonctions de mesure : Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Td, Tr, B, M, N
• Tension du signal de test (RMS) : = 1 MHz : 10 5 MHz : 50 mV à 2 V ; 5 MHz : 100 mV à 1 V ; 5 MHz : 100 mV à 1 V ; Courant du signal de test : 1 MHz : 1 mA à 100 mA ; 1 MHz à 5 MHz : 1 mA à 20 mA 5 MHz : 1 mA à 10 mA

Les modèles LCX100 et LCX200 combinent vitesse de mesure élevée, précision et polyvalence. Ils constituent ainsi les instruments idéaux pour les mesures standard en développement, l’analyse des matériaux en recherche et les tests de production rapides. Grâce à leurs larges plages de mesure, ils couvrent également les applications à impédances extrêmement faibles et extrêmement élevées. Quatre modes de mesure sont disponibles : Superrapide : ≤ 4 ms, Rapide : ≤ 15 ms, Moyen : ≤ 100 ms, Lent : ≤ 500 ms. La précision de base pour les mesures d’impédance est de ±0,05 % et pour les mesures de phase de ±0,03°.
