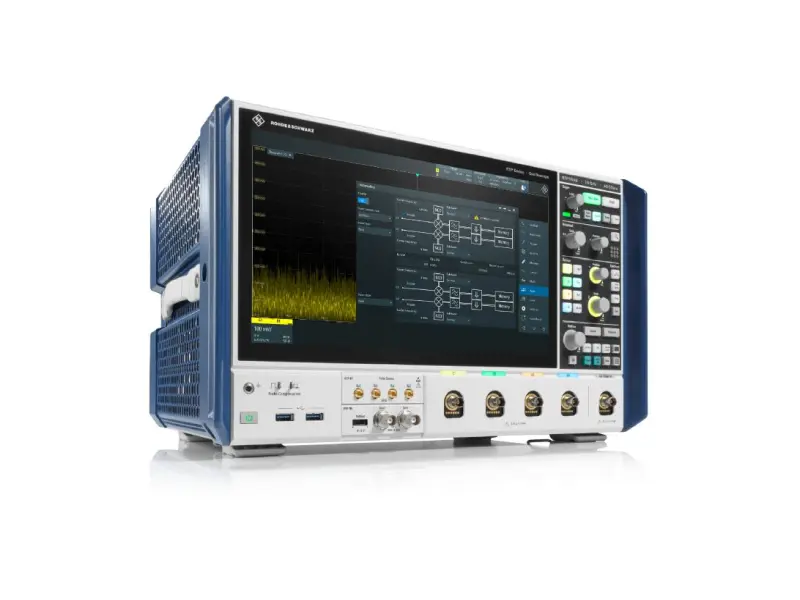

RTP164B digital oscilloscope, 16/8 GHz, 2/4 CH, 40GSa/s, 100Mpts, 3 Gpts/CH

Oscilloscope numérique Rohde & Schwarz RTP164B, 16 GHz sur 2 voies ou 8 GHz sur 4 voies (1803.7000.16).

• RTP164B, Oscilloscope numérique, 16/8 GHz, 2/4 voies, 40 Géch./s, 100 Mpts
• RTP-B1E, Port d’extension numérique
• RTP-B6, Générateur de formes d’onde arbitraires, 2 entrées analogiques et 8 voies numériques
• RTP-B7, Source d’impulsions différentielle 16 GHz
• RTP-B130, Extension mémoire 3 Gpoints par voie
• RTP-B20B, Poignées avant
• RTP-Z1, Capot avant pour R&S RTP

Les oscilloscopes hautes performances R&S RTP allient une intégrité du signal de premier ordre à une acquisition et une analyse rapides. Les composants frontaux Rohde & Schwarz offrent une plateforme d’oscilloscope extensible de 4 GHz à 16 GHz. Des circuits intégrés spécifiques (ASIC) dédiés à l’acquisition et au traitement permettent une vitesse d’acquisition et de traitement sans précédent de 750 000 formes d’onde/s. La mémoire unique de 3 Gpoints par voie autorise de longues périodes d’acquisition. Le déclencheur numérique haute précision détecte les plus infimes anomalies de signal et fonctionne avec la récupération matérielle des données d’horloge (CDR) sur les signaux d’horloge intégrés à un débit de données de 16 Gbit/s, une performance inégalée. L’oscilloscope RTP est le premier à compenser en temps réel les altérations dues au contact du signal, tout en maintenant une fréquence d’acquisition élevée. Les filtres de compensation matériels sont configurés avec des paramètres S définis par l’utilisateur. Le module de calcul en temps réel, situé juste après les filtres de compensation, permet le déclenchement même sur des signaux différentiels et de mode commun désencapsulés. L’oscilloscope RTP réunit dans un seul boîtier de multiples fonctionnalités pour le débogage temporel. Des ressources de test intégrées supplémentaires, telles qu’un oscilloscope à balayage de fréquence (MSO), des générateurs de formes d’onde arbitraires, des sources TDR/TDT différentielles 16 GHz et jusqu’à seize canaux de tension et de courant haute précision 18 bits, font du R&S RTP l’outil de débogage le plus flexible et le plus puissant du marché. Grâce à son format compact, son grand écran et son fonctionnement silencieux, l’oscilloscope R&S RTP est idéal pour tout laboratoire.

• Fréquence d’échantillonnage : 40 Géch./s (2 voies entrelacées), 20 Géch./s par voie
• Profondeur de mémoire maximale : 3 Gpts
• Mémoire d’acquisition : 400 Mpoints sur 1 voie, 100 Mpoints sur 4 voies
• Fréquence d’acquisition maximale : > 750 000 formes d’onde/s
