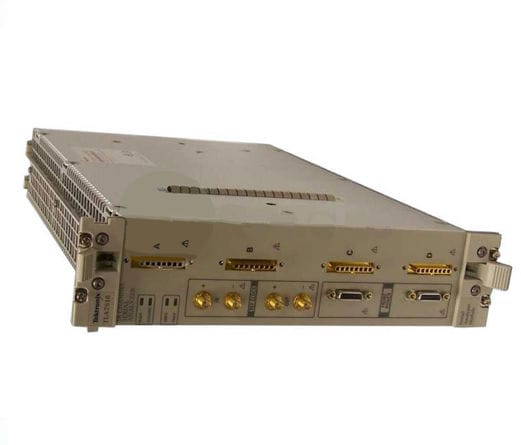

TLA7BB4 136 Channel Logic Analyzer Module

Les modules d’analyseur logique de la série TLA7BB4 intègrent la technologie Tektronix MagniVu pour un échantillonnage haute vitesse (jusqu’à 50 GHz), révolutionnant le fonctionnement des analyseurs logiques et leur conférant des capacités de mesure inédites. Les modules TLA7BB4 permettent l’acquisition synchrone d’état haute vitesse, l’acquisition de temporisation haute vitesse et l’acquisition analogique via un même jeu de sondes. Ils exploitent la technologie MagniVu pour offrir une synchronisation jusqu’à 20 ps sur tous les canaux, le déclenchement par glitch et setup/hold, ainsi qu’un affichage et un horodatage permanents avec une résolution jusqu’à 20 ps. 136 canaux (4 d’horloge, 4 de qualification). Analyseurs logiques 68/102/136 canaux avec une longueur d’enregistrement jusqu’à 512 Mo. Le déclenchement par glitch et setup/hold, ainsi que l’affichage, permettent de détecter et d’afficher les problèmes matériels les plus difficiles à identifier. Le stockage transitoire étend la durée d’acquisition de l’analyse des signaux à transitions peu fréquentes. L’analyse simultanée de l’état, la synchronisation haute vitesse et l’analyse analogique via la même sonde permettent de localiser les pannes les plus difficiles à détecter. Remontez à la cause racine des problèmes en temps réel sur plusieurs modules en visualisant les données temporelles corrélées dans une grande variété de formats d’affichage. Solutions complètes de sondage PCI Express, incluant bus intermédiaire, interposeur de slot et connecteurs à souder. Les châssis modulaires offrent flexibilité et extensibilité. Large compatibilité avec les processeurs et les bus.
