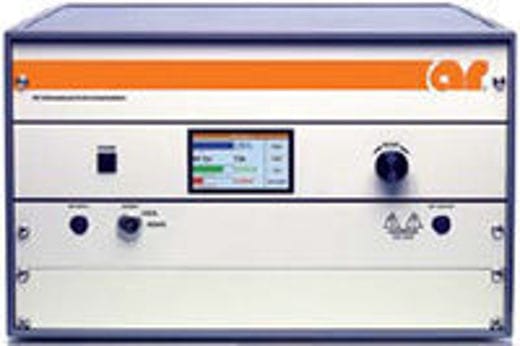

75A400 75 Watt CW, 10 kHz – 400 MHz Amplifier, Type N (f)

De Model 75A400 versterker is een draagbare, compacte, luchtgekoelde, breedband solid-state versterker die is ontworpen voor laboratoriumtoepassingen waar een directe bandbreedte, hoge versterking en een gemiddeld uitgangsvermogen vereist zijn. Het gebruik van push-pull MOSFET-circuits vermindert vervorming, verbetert de stabiliteit en maakt gebruik met elke belastingsimpedantie mogelijk zonder schade. In combinatie met een RF-sweepgenerator levert de 75A400 minimaal 75 watt aan RF-uitgangsvermogen. De Model 75A400 is voorzien van een RF-versterkingsregelaar op het voorpaneel, waarmee de gebruiker eenvoudig het gewenste uitgangsniveau van de versterker kan instellen. De unit is gehuisvest in een stijlvolle, moderne behuizing en levert direct vermogen voor typische toepassingen zoals RF-gevoeligheidstesten, antenne- en componenttesten, kalibratie van wattmeters en als aansturing voor krachtigere versterkers. De 75A400 wordt gevoed door een zeer efficiënte schakelende voeding met automatische AC-ingangsschakeling die automatisch spanningen van 90 tot 135 VAC of van 180 tot 270 VAC accepteert in het frequentiebereik van 47 tot 63 Hz. De RF-versterkertrappen zijn beveiligd tegen oververhitting door de DC-spanning te onderbreken als er oververhitting optreedt als gevolg van een koelblokkade of ventilatorstoring. Het digitale display op het voorpaneel geeft de bedrijfsstatus en eventuele storingen weer wanneer er sprake is van oververhitting of een voedingsstoring. Het apparaat kan weer in normale werking worden gesteld zodra de storing is verholpen; net als bij de andere functies kan dit eenvoudig worden gedaan via een schakelaar op het voorpaneel. Het apparaat beschikt ook over digitale besturing voor zowel lokale als externe bediening van de versterker. De 8-bits RISC-microprocessorcontroller biedt IEEE-488 (GPIB) en asynchrone full-duplex RS-232 communicatiebesturing voor alle versterkerfuncties.
