89601B-B7Z 802.11n MIMO Modulation Analysis

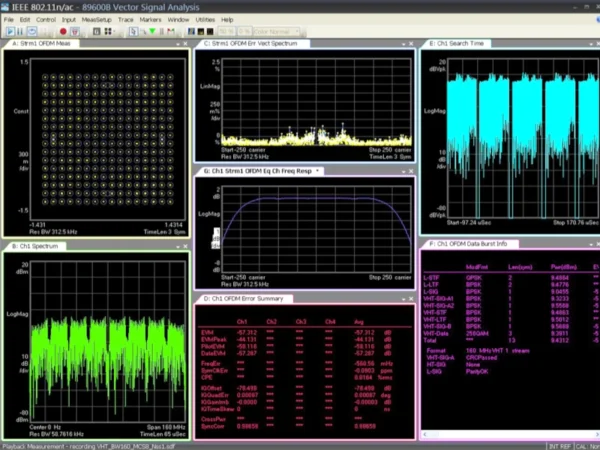

De 89600 VSA-software biedt u inzicht in wat er zich afspeelt in complexe draadloze apparaten. De geavanceerde set tools voor probleemoplossing en evaluatie, geleverd door optie B7Z, is specifiek ontworpen om de gecombineerde MIMO- en OFDM-complexiteit van 802.11n-signalen te verwerken. Ondersteunt: duplicate legacy, mixed mode, HT-duplicate en green field-formaten. Meet EVM, I/Q-parameters en bekijk de constellatie van twee ruimtelijke streams tegelijk. Gebruik coherentie- en kruiscorrelatiefuncties om de impact van de ene ruimtelijke stream op de andere te kwantificeren. Lees de inhoud van de L-SIG- en HT-SIG-velden. CCDF, vermogen versus tijd en tijdgestuurde metingen worden allemaal aangeboden. Analyseer EVM per symbool, draaggolf of burst, meet I/Q-parameters, middenfrequentie, bandbreedte, vermogen, ACPR en demoduleer tot op bitniveau. Evalueer uw resultaten met gebruiksvriendelijke meettools, zoals samengestelde constellaties, EVM-sporen, kleurcodering en meerdere weergaven.
