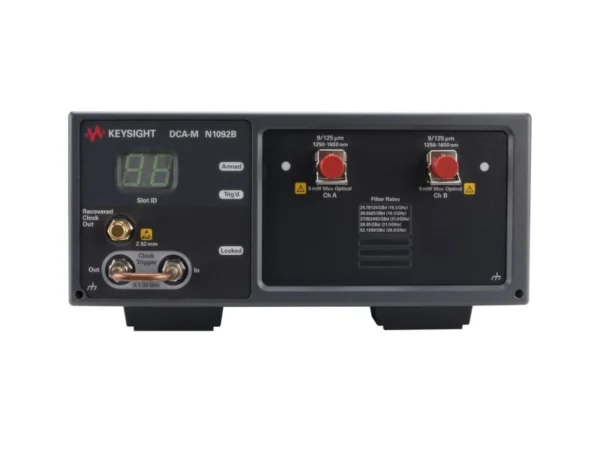

N1092B Dual optical channel oscilloscope

Controleer of optische zenders voldoen aan de communicatiestandaarden met de Keysight N1092B oscilloscoop met twee optische kanalen. De Keysight N1092B meet nauwkeurig digitale communicatiegolfvormen. Met zeer lage ruis en jitter en hoge bemonsteringsfrequenties biedt deze oscilloscoop een hoge doorvoer van 20 Gb per seconde tot 53 GBaud. De N1092B oscilloscoop is ontworpen met geïntegreerde instrumenten in een compact formaat en biedt referentieontvangers die zijn gekalibreerd met een industriestandaardgevoeligheid voor zowel multimode als single-mode signalen.

Kenmerken en specificaties van de Keysight N1092B:

• Aantal kanalen: Twee

• Nominaal golflengtebereik: 830 nm tot 1600 nm

• Schaalverfactor (per divisie):
< … – Maximum: 500 µW
• CW-nauwkeurigheid (enkele markering, ten opzichte van de gemiddelde vermogensmonitor):
-modus: ±30 µW ± 3 procent ± onzekerheid van de connector
-bereik CW-offset (ten opzichte van twee schaalverdelingen vanaf de onderkant van het scherm): 1 mW tot -3 mW
-resolutie van de ADC: 16 bits
-modus: -30 dBm tot 0 dBm
• Nauwkeurigheid van de gemiddelde vermogensmonitor:
-modus: ± 5 procent ± 200 nW ± onzekerheid van de connector
– Multimode (karakteristiek): ± 10 procent ± 200 nW ± onzekerheid connector
• Maximaal ingangsvermogen:
– Maximaal weergegeven ingangsvermogen: 4 mW (6 dBm)
– Maximaal niet-destructief piekvermogen: 5 mW (7 dBm)
• Ondersteunde datasnelheden:
– Referentieontvanger: 20,6 GBd tot 28 GBd (NRZ en PAM4), 53 GBd (PAM4)
– Klokherstel: 24 GBd tot 29 GBd en 48 GBd tot 58 GBd
