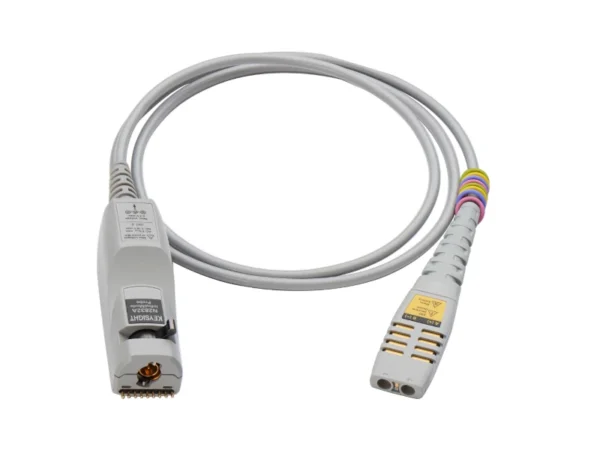

N2832A 13 GHz probe amplifier InfiniiMax III+

Behaal toonaangevende prestaties voor het meten van differentiële en single-ended signalen met de Keysight N2832A InfiniiMax III Series probeversterker. Breid uw meetmogelijkheden uit met de uitstekende getrouwheid, nauwkeurigheid en flexibele connectiviteit van deze 13 GHz probeversterker voor IC’s en printplaten met een hoge dichtheid. De Keysight N2832A is voorzien van gemeten S-parameters voor een nauwkeurigere en efficiëntere responscorrectie. Het kan in de volgende modi worden gebruikt: A – B (differentieel) A – aarde (single-ended A) B – aarde (single-ended B) (A & B)/2 – aarde (common-mode) Keysight N2832A Kenmerken en specificaties: Bandbreedte: • 13 GHz (-3 dB) • Transmissie: 33,4 psec (10 tot 90 procent) Ingangsbereik: • DC-verzwakkingsverhouding: 10:1 of 5:1 • Ingangsspanningsbereik: -2,5 Vpp of ±1,25 V bij 5:1 • Ingangs-common-mode bereik: ±7 VDC tot 100 Hz, ±1,25 V bij >100 Hz bij 5:1 demping, ±2,5 V >100 Hz bij 10:1 demping. Ingangsimpedantie: • DC-ingangsweerstand: Rdiff = 100 kΩ ±2%, Rse = 50 kΩ ± 2%

• Ingangsweerstand bij > 10 kHz: Rdiff = 1 kΩ, Rse = 500 Ω
• Ingangscapaciteit: Cdiff = 32 fF, Cse = 44 fF (met ZIF-meetkop)

Aansluitbaar op N2848A, N5439A, N5444A en N5441A van de Keysight N2832A 13GHz InfiniiMax III plus-serie.
