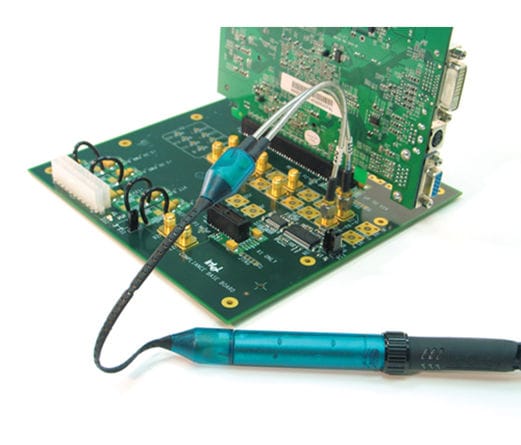

P7380-SMA 8 GHz Differential Signal Acquisition System with SMA Inputs

Dit acquisitiesysteem maakt gebruik van de SiGe-probe ASIC van Tektronix. De P7380-SMA is ontworpen voor het meten van differentiële signalen in een 50 Ohm signaalomgeving en biedt de mogelijkheid om een ??dual-SMA signaalpad om te zetten naar een enkel oscilloscoopingangskanaal. Veel van de nieuwe snelle seriële datastandaarden maken gebruik van differentiële signalering over meerdere kanalen. De P7380-SMA biedt de mogelijkheid om een ??snel differentieel signaal te meten op elk kanaal van een oscilloscoop met meerdere kanalen. De P7380-SMA levert ook een common-mode DC-spanningsingang aan het afsluitnetwerk. De afsluitspanning kan extern of intern worden aangevoerd. Daarnaast is er een automatische modus waarbij de afsluitspanning automatisch wordt aangevoerd om overeen te komen met de common-mode spanning van het ingangssignaal.
