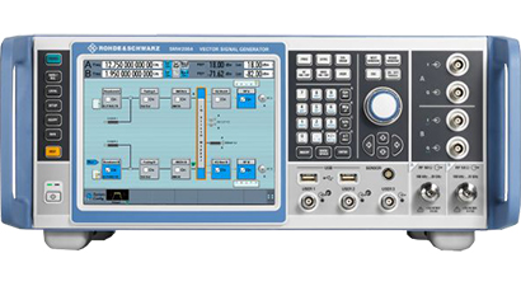

SMM100A vector signal generator, 100 kHz up to 44 GHz

R&S SMM100A vectorsignaalgenerator, belangrijkste feiten.

• Frequentiebereik van 100 kHz tot 44 GHz
• Interne RF-modulatiebandbreedte tot 1 GHz
• Uitstekende modulatiefrequentierespons, EVM en ACPR
• 5G NR-signaalgeneratie tot 44 GHz
• Ondersteuning voor WLAN-vereisten voor RF-frequentie, bandbreedte en prestaties

De R&S SMM100A vectorsignaalgenerator biedt opmerkelijk goede RF-eigenschappen over het gehele frequentiebereik van 100 kHz tot 44 GHz. Het instrument bestrijkt de banden tot 7,125 GHz die worden gebruikt door de draadloze standaarden voor 5G NR FR1 en Wi-Fi 8, evenals de 5G NR FR2-banden tot 44 GHz. De interne basisbandgenerator in deze generator ondersteunt een maximale RF-modulatiebandbreedte van 1 GHz.

Digitaal gemoduleerde breedbandsignalen kunnen zo worden gegenereerd zoals vereist door de gangbare draadloze standaarden. De SMM100A is goed voorbereid op toekomstige bandbreedtebehoeften.

Beschikbare modellen:

• SMM-B1006: 100 kHz tot 6 GHz
• SMM-B1007: 100 kHz tot 7,5 GHz
• SMM-B1012: 100 kHz tot 12,75 GHz
• SMM-B1020: 100 kHz tot 20 GHz
• SMM-B1031: 100 kHz tot 31,8 GHz
• SMM-B1044: 100 kHz tot 44 GHz

Afhankelijk van de testvereisten kan de SMM100A worden geconfigureerd voor productie- of ontwikkelingstoepassingen.

De vectorsignaalgenerator is een economisch aantrekkelijke oplossing voor het afspelen van vooraf gedefinieerde golfvormen met een willekeurige golfvormgenerator (ARB). De optionele basisbandgenerator maakt realtime-functionaliteit mogelijk wanneer nodig. Complexe signaalinstellingen kunnen direct op het instrument worden verwerkt – er is geen externe software nodig voor signaalgeneratie.
