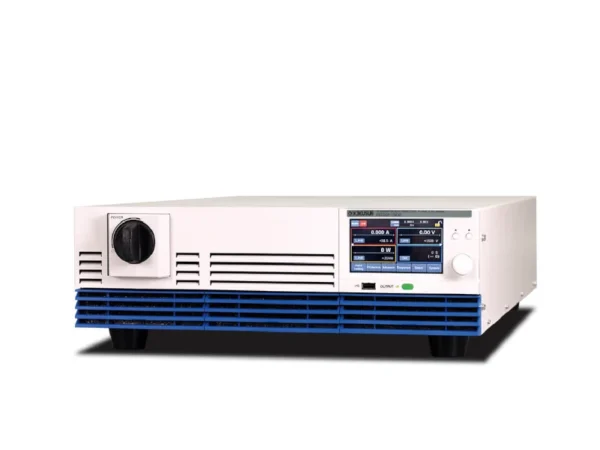

TOS9303 AC/DC Hipot, insulation resistance and ground bond tester

De Kikusui TOS9300-serie is een multi-analysator voor elektrische veiligheidstests die verschillende soorten veiligheidstests op elektronische apparatuur/componenten kan uitvoeren. De beschikbare veiligheidstests omvatten DC-hipot-testen, AC-hipot-testen, isolatieweerstandstesten, aardingstesten, lekstroomtesten (contactstroomtest, beschermingsgeleiderstroomtest, patiëntlekstroomtest) en partiële ontladingstesten. De modellen zijn geconfigureerd op basis van de vereiste testcombinaties, zodat één apparaat een verscheidenheid aan veiligheidstests kan uitvoeren zonder verspilling. Het is geschikt voor onderzoeks- en ontwikkelingsfaciliteiten, kwaliteitscontrole- en certificeringsfaciliteiten, evenals productielijnen.

De Kikusui TOS9303 kan AC-doorslagspanning (AC-hipot), DC-doorslagspanning (DC-hipot), isolatieweerstand en aardingsverbinding (aardingscontinuïteit) testen.
• Maximale uitgangsspanning voor AC-hipot-testen: 5 kV/100 mA (500 VA)
• Max. Uitgangsspanning van DC-hipot-testen: 5 kV/20 mA, 7,2 kV/13,9 mA (100 W)
• Meetbereik van isolatieweerstandstesten: 0,001 MO tot 100,0 GO (DC -25 V tot -1000 V / DC +50 V tot +7200 V)
• Meetbereik van aardingstesten: 0,001 O tot 0,600 O (3,0 A tot 42,0 A)
