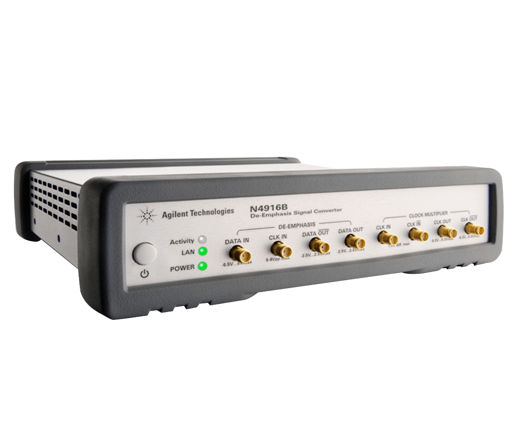

N4916B De-Emphasis Signal Converter

Der Keysight N4916B ist ein leistungsstarker Signalwandler. Er emuliert die Deemphasis eines Senders mit einem Vor- und zwei Nachlaufsignalen und individuell einstellbaren Deemphasis-Pegeln von bis zu 12,0 dB. Dank seiner DC-Kopplung toleriert er unsymmetrische Testmuster, wie sie häufig in Trainingssequenzen auftreten. Der N4916B ist so konzipiert, dass er gegenüber Jitter im Daten- und Taktsignal transparent ist. Dadurch ermöglicht er die Emulation realer Deemphasis- und Jitterbedingungen, die ein Empfänger tolerieren muss. De-Emphasis kann auch zur Kompensation von Verzerrungen durch Kabel, Vorrichtungen oder Testplatinen im Testaufbau verwendet werden, um präzisere Ergebnisse bei der Gerätecharakterisierung zu erzielen. Zu den Hauptmerkmalen des Keysight N4916B gehören: Generiert 4-Tap-De-Emphasis mit variablen De-Emphasis-Pegeln bis zu 12,0 dB; unterstützt Datenraten von 660 Mbit/s bis 14,2 Gbit/s; toleriert unsymmetrische Testmuster; transparent gegenüber Jitter; flexibel einsetzbar als Frontend für J-BERT N4903B, ParBERT 81250A oder andere Testmustergeneratoren; optionaler Taktmultiplikator (Option 001); kompakte Bauform; programmierbar über J-BERT N4903B oder als Standalone-Gerät.
