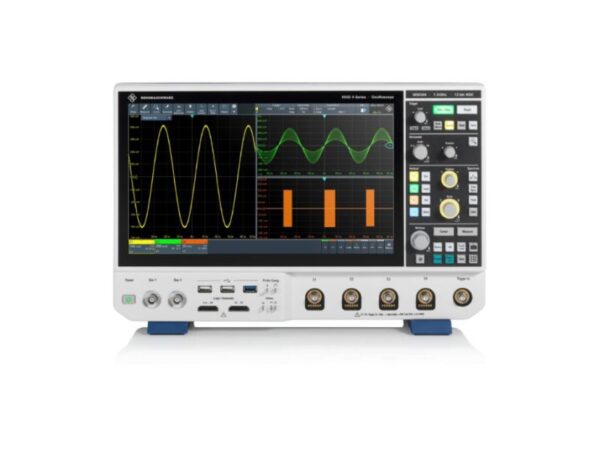

MXO 4 Oscilloscope, 200 MHz up to 1,5 GHz, 4 channels

R&S MXO 4 Oscilloscope : caractéristiques clés.

• Bande passante : 200 MHz – 1,5 GHz
• Premier oscilloscope au monde avec une fréquence d’acquisition supérieure à 4,5 millions de formes d’onde par seconde et une fréquence d’acquisition spectrale de pointe de 45 000 FFT/s, avec jusqu’à 4 spectres.
• Architecture système de pointe : résolution verticale 18 bits/CAN 12 bits, ENOB 10 bits.
• Déclenchement de zone pour les signaux analogiques, spectraux et mathématiques.
• Mémoire standard la plus profonde de sa catégorie : 400 Mpoints.

La série MXO 4 est la première d’une nouvelle génération d’oscilloscopes qui excelle tant par ses performances que par son rapport qualité-prix. Ces instruments représentent une avancée technologique majeure pour une analyse plus rapide. Ils offrent la fréquence d’acquisition en temps réel la plus rapide au monde (4,5 millions de formes d’onde/s), permettant ainsi aux ingénieurs de visualiser des événements plus rares qu’avec tout autre instrument. Le convertisseur analogique-numérique 12 bits de la série MXO 4 offre une résolution 16 fois supérieure à celle des oscilloscopes 8 bits traditionnels, et ce, à toutes les fréquences d’échantillonnage, pour des mesures plus précises et sans compromis. Une mémoire d’acquisition standard de 400 Mpoints sur les quatre voies et une mémoire entrelacée optionnelle de 800 Mpoints confèrent à l’instrument une capacité jusqu’à 100 fois supérieure à celle des instruments comparables.

Modèles disponibles :

• MXO44-242 : Bande passante de 200 MHz
• MXO44-243 : Bande passante de 350 MHz
• MXO44-245 : Bande passante de 500 MHz
• MXO44-2410 : Bande passante de 1 GHz
• MXO44-2415 : Bande passante de 1,5 GHz

Une gamme complète de sondes passives et actives de haute qualité couvre toutes les applications de mesure. Avec une impédance d’entrée de 1 MO, les sondes actives imposent une charge minimale au point de fonctionnement de la source de signal. Les sondes actives asymétriques offrent une très large plage dynamique. 60 V (Vpp) à 1 GHz, même à hautes fréquences, évitant ainsi la distorsion du signal.
