N4214A POS-PHY Level 4 (also known as SPI-4.2) Protocol Analysis

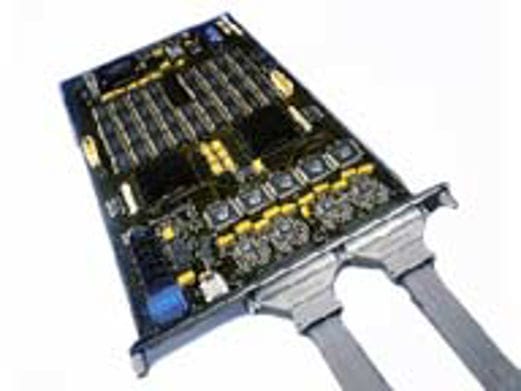

L’outil d’analyse de protocole N4214A POS-PHY niveau 4 est un logiciel optionnel qui ajoute des fonctionnalités de décodage de protocole et de détection d’erreurs à l’analyseur logique. Cet outil permet d’analyser les données transitant sur les bus POS-PHY niveau 4 (également appelés SPI-4.2) grâce à un affichage de protocole de haut niveau. Fonctionnant conjointement avec le module d’analyse logique Keysight 16760A (qui permet le filtrage en temps réel des états de bus inactifs afin d’optimiser l’utilisation de la mémoire profonde de l’analyseur), cet outil assure également le décodage multicouche des paquets pour des protocoles tels que ATM, Ethernet, Packet Over SONET (protocole point à point) et TCP/IP. Il détecte également les erreurs de parité du bus DIP-4 ainsi que les erreurs CRC 32 bits des paquets, le cas échéant. Tout le trafic SPI-4.2 est horodaté dans l’analyseur logique pour permettre des mesures de corrélation temporelle avec d’autres bus système tels que RapidIO, HyperTransport, le bus du microprocesseur, l’interface mémoire, les processeurs réseau, etc.
