N4214A POS-PHY Level 4 (also known as SPI-4.2) Protocol Analysis

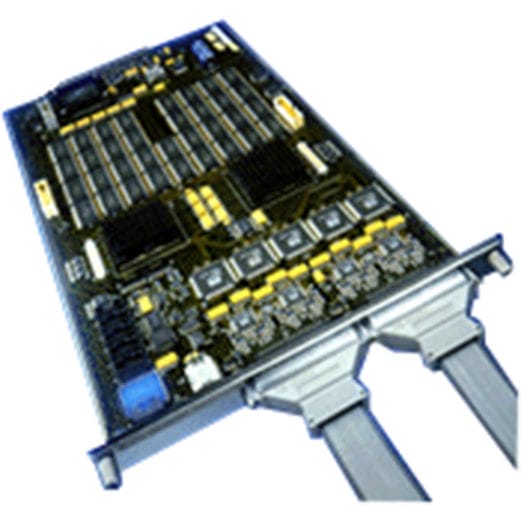

Das optionale Software-Tool N4214A zur Protokollanalyse für POS-PHY Level 4 erweitert den Logikanalysator um Funktionen zur Protokolldekodierung und Fehlererkennung. Es unterstützt die Analyse von Daten, die über POS-PHY Level 4-Busse (auch bekannt als SPI-4.2) übertragen werden, und stellt diese in einer übersichtlichen Protokolldarstellung dar. In Kombination mit dem Logikanalysator-Modul Keysight 16760A (das die Echtzeitfilterung von Bus-Leerlaufzuständen ermöglicht und so die Effektivität des Tiefenspeichers des Analysators maximiert) bietet dieses Tool zudem die mehrschichtige Paketdekodierung von Protokollen wie ATM, Ethernet, Packet over SONET (Punkt-zu-Punkt-Protokoll) und TCP/IP. Darüber hinaus erkennt es DIP-4-Bus-Paritätsfehler sowie 32-Bit-Paket-CRC-Fehler. Der gesamte SPI-4.2-Datenverkehr wird im Logikanalysator mit einem Zeitstempel versehen, um Zeitkorrelationsmessungen mit anderen Systembussen wie RapidIO, HyperTransport, Mikroprozessorbus, Speicherschnittstelle, Netzwerkprozessoren usw. durchzuführen.
