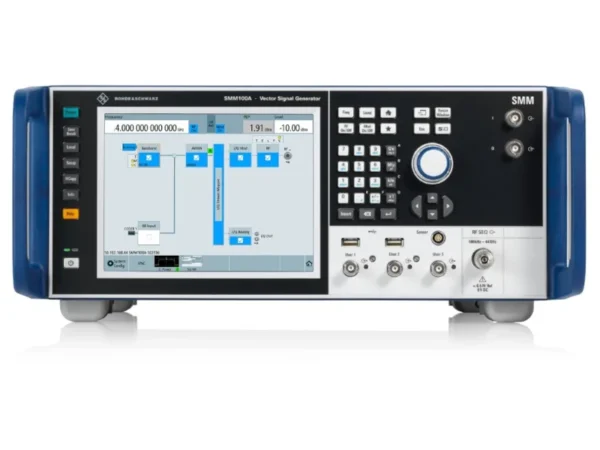

SMM100A 100kHz – 7,5 GHz vector signal generator

De R&S SMM100A vectorsignaalgenerator biedt opmerkelijk goede RF-eigenschappen over het gehele frequentiebereik van 100 kHz tot 44 GHz. Het instrument bestrijkt de banden tot 7125 GHz die worden gebruikt door de draadloze standaarden voor 5G NR FR1 en Wi-Fi 7, evenals de 5G NR FR2-banden tot 44 GHz. De interne basisbandgenerator in de SMM100A ondersteunt een maximale RF-modulatiebandbreedte van 1 GHz. Digitaal gemoduleerde breedbandsignalen kunnen dus worden gegenereerd zoals vereist door de gangbare draadloze standaarden. Het is goed voorbereid op toekomstige bandbreedte-eisen. Verificatie van de prestaties van een te testen apparaat (DUT) vereist het gebruik van een signaalgenerator met een betere signaalkwaliteit dan de DUT zelf. Dergelijke prestaties worden enerzijds gedefinieerd op basis van de SSB-faseruis, de foutvectormagnitude (EVM) en de aangrenzende kanaalvermogensverhouding (ACPR). De amplitude- en fasefrequentierespons over de gehele signaalbandbreedte is echter ook een belangrijk criterium.
• Hoog uitgangsvermogen tot +18 dBm
• RF-modulatiebandbreedte f > 1,25 GHz: ±500 MHz
• Ondersteuning voor WLAN-vereisten voor RF-frequentie, modulatiebandbreedte en prestaties
• Uitstekende modulatiefrequentierespons, SSB-faseruis, foutvectormagnitude (EVM) en aangrenzende kanaalvermogensverhouding (ACPR)
